在工业与民用建筑供配电系统中，双电源开关柜、IP55三相四线电表配电柜、低压成套配电箱XL以及低压配电柜箱是保障电力供应连续性、安全性和计量准确性的关键设备。本文将从功能特点、适用场景、选型要点等方面，对这几类低压配电设备进行系统梳理，帮助工程设计与运维人员合理配置。
一、双电源开关柜：保障供电连续性的核心设备

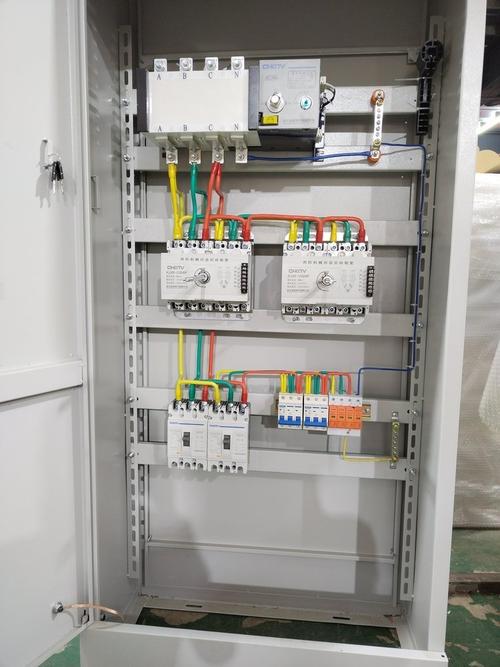

双电源开关柜（也称双电源自动转换开关柜）主要用于两路电源之间的自动或手动切换。当主电源出现故障、失压或断电时，备用电源可迅速投入，确保重要负荷不间断供电。常见于医院、数据中心、消防系统、高层建筑电梯及应急照明等场所。
双电源开关柜的核心元件是双电源自动转换开关（ATS）或手动转换开关。选型时需关注：额定电流、极数（常用3P/4P）、转换时间、是否带旁路、机械与电气联锁可靠性等。柜体通常采用金属封闭结构，防护等级可根据环境选择IP30至IP55。
二、IP55三相四线电表配电柜：计量与防护并重
IP55三相四线电表配电柜集电能计量、配电控制与线路保护于一体，适用于三相四线制低压供电系统。IP55防护等级意味着其具备防尘和防喷水能力，适合安装在粉尘较多、潮湿或户外遮雨环境，如建筑工地、农网改造、小型工厂及户外箱变旁。
该类配电柜内部通常安装三相四线有功/无功电能表、电流互感器、断路器、熔断器及接线端子等。选型要点包括：
- 电表精度等级（常用0.5S级或1级）；
- 互感器变比与准确级；
- 进出线方式与母排规格；
- 柜体材质（不锈钢、冷轧钢板喷塑等）与防护等级；
- 是否预留远程抄表通信接口。
三、低压成套配电箱XL：标准化与灵活性的代表

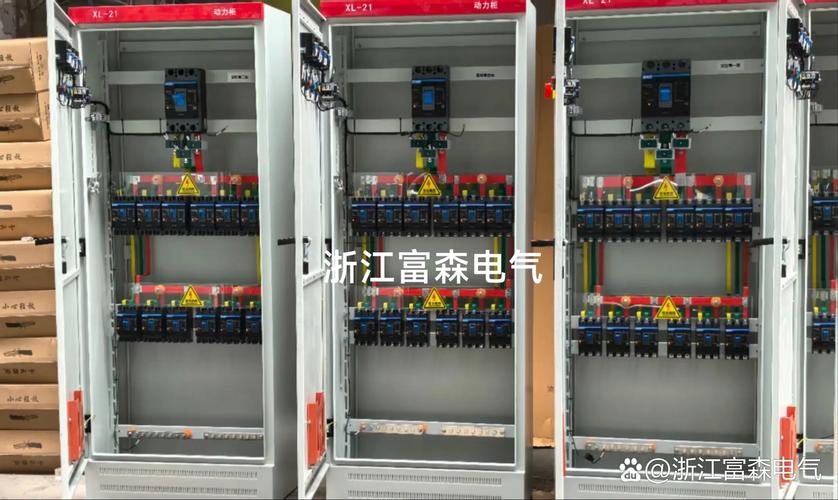

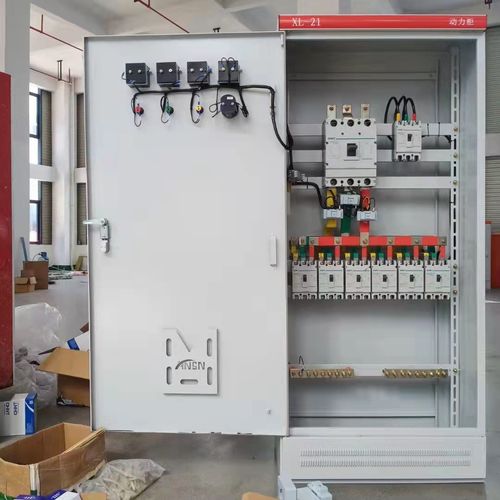

XL系列低压成套配电箱（如XL-21、XL-51等）属于典型的低压成套开关设备，广泛应用于工矿企业、变电站、住宅小区等场所，作为动力配电、照明配电及电机控制之用。

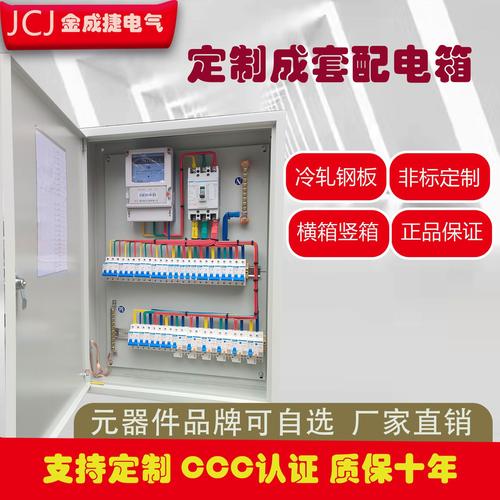

XL配电箱通常采用冷轧钢板折弯焊接或型材组装结构，内部可安装断路器、接触器、热继电器、电流互感器、仪表等元件。其特点包括：
- 结构紧凑，安装维护方便；
- 可按需定制回路数量与容量；
- 防护等级一般为IP30至IP54，特殊环境可提升至IP55；
- 符合GB/T 7251.1等低压成套开关设备标准。
选型时需明确：额定电压（AC 400V/690V）、额定电流、短路耐受强度、出线回路数、是否带漏电保护及计量功能等。
四、低压配电柜箱：系统集成与安全运行的基石

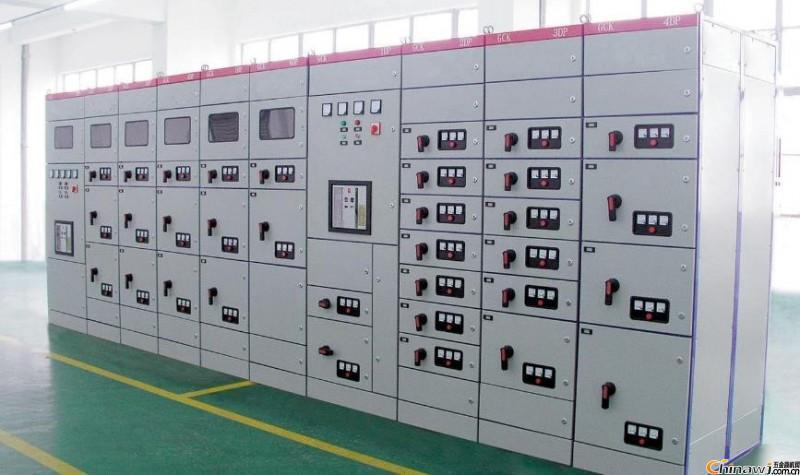

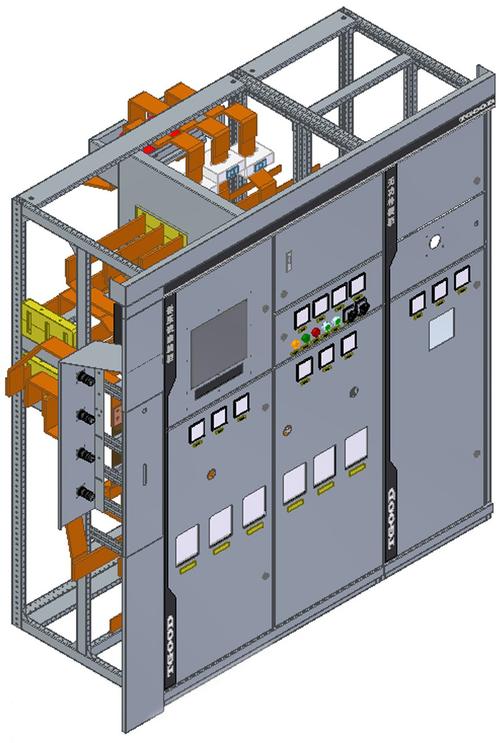

低压配电柜箱是低压配电系统的总称，涵盖进线柜、母联柜、馈电柜、电容补偿柜等。它负责将变压器低压侧电能分配至各用电终端，并实现保护、测量、计量与控制。
常见低压配电柜箱包括GGD、GCS、GCK、MNS等型号，不同型号在结构、分断能力、抽屉式或固定式等方面各有侧重。选型时应综合考虑：
- 系统短路容量与动热稳定要求；
- 进出线方式（上进上出、下进下出等）；
- 是否需要无功补偿与谐波治理；
- 防护等级与安装环境（室内IP30/IP40，户外IP54/IP55）；
- 智能化需求（如带通信、遥测遥控功能）。
五、综合选型建议
针对“双电源开关柜+IP55三相四线电表配电柜+低压成套配电箱XL+低压配电柜箱”的组合应用，建议遵循以下原则：
- 统一技术参数：额定电压、频率、短路容量等级保持一致，便于级差配合。
- 明确防护等级：户外或潮湿粉尘环境优先选用IP55；室内清洁环境可选IP30/IP40。
- 计量与保护分离：电表配电柜独立设置，便于供电部门校验与维护。
- 预留扩展余量：回路数量、母排载流量、柜内空间预留20%-30%余量。
- 符合标准规范：设备应通过国家强制性认证（CCC），并满足GB/T 7251、GB/T 14048等相关标准。
双电源开关柜、IP55三相四线电表配电柜、低压成套配电箱XL及低压配电柜箱共同构成了低压配电系统的骨干。合理选型与配置不仅能提高供电可靠性，还能降低运维成本、延长设备寿命。在实际工程中，建议由专业电气设计人员根据负荷性质、环境条件及规范要求进行综合设计，确保系统安全、稳定、经济地运行。
